Eftirlit með sólarorku: Hvernig á að velja rétta snjallmælinn fyrir verkefnið þitt

Fyrir sólarorkuuppsetningaraðila, samþættingaraðila og eigendur atvinnuhúsnæðis er rétti snjallmælirinn mikilvægasti þátturinn sem breytir sólarrafhlöðu úr einföldum rafstöð í snjalla, samhæfa og arðbæra eign. Ólíkt hefðbundnum mælum er sérstakur sólarorkumælir eða ...tvíátta orkumælirveitir ítarleg gögn og stjórn sem nauðsynleg eru til að hámarka eiginnotkun, tryggja samræmi við reglur um raforkukerfið og skila sannanlegum arði af fjárfestingu.

Hraður vöxtur dreifðrar sólarorku hefur leitt í ljós lykil tæknilega áskorun: að stjórna öfugum orkuflæði – eða „bakflæði“ – þegar framleiðsla fer fram úr eftirspurn á staðnum. Rekstraraðilar raforkukerfisins eru að setja strangari kröfur um núllútflutning til að viðhalda stöðugleika, sem gerir einfalda, hefðbundna mælingu úrelta. Nútímalausnin krefst vélbúnaðar sem mælir ekki aðeins heldur tekur virkan þátt í orkustjórnun. Við hönnum og framleiðum þessar lausnir hjá Owon.

Kjarnaáskorunin: Meira en einföld kílóvattstundatalning

Grundvallartakmörkun hefðbundins veitumælis í sólarorkuforritum er einvíddarsýn hans. Hann getur ekki greint á milli orku sem þú sækir úr raforkukerfinu og orku sem þú ýtir til raforkukerfisins. Þessi skortur á sýnileika skapar nokkra vandamál:

• Áhætta við reglufylgni: Vanhæfni til að koma í veg fyrir eða tilkynna nákvæmlega um bakflæði í raforkukerfinu, sem gæti leitt til sekta fyrir veitur eða kerfisstöðvunar.
• Fjárhagsleg óvissa: Án nákvæmra gagna er ómögulegt að reikna nákvæmlega út raunverulegt eiginneysluhlutfall, sparnað eða tekjur af innmatsgjöldum.
• Kerfisblindni: Rekstraraðilar skortir innsýn í afköst kerfisins, óhagkvæmni eða bilanir fyrir hverja rafrás fyrir sig.

Sannkallaður snjallmælir fyrir sólarsellur leysir þetta með því að mæla orku í tvíátta átt. Hann skráir sjálfstætt inn- og útflutningsorkuflæði og þjónar sem ein uppspretta sannleikans bæði fyrir fjárhagslega afstemmingu og greiningu á afköstum kerfisins.

Lykileiginleikar sólarorkuvædds snjallmælis

Þegar mælir er metinn fyrir sólarorkuver eða geymsluverkefni, þá færast nokkrir tæknilegir eiginleikar úr því að vera „góðir að eiga“ yfir í að vera nauðsynlegir.

1. Tvíátta mæling og mikil nákvæmni

Þetta er ófrávíkjanlegur grunnur. Mælirinn verður að mæla straumflæði í báðar áttir með mikilli nákvæmni (venjulega flokki 1.0 eða betri) yfir breitt álagsbil. Þetta tryggir að hver kílóvattstund af sólarorku, innflutningi frá raforkukerfinu og hugsanlegum útflutningi sé tekin með í reikninginn, sem myndar grunninn að öllum útreikningum á arðsemi fjárfestingar.

2. Ítarleg samskipti fyrir rauntímastjórnun

Gögnin verða að vera nothæf. Nútímamælar eiga samskipti með öflugum samskiptareglum til samþættingar við stærri orkustjórnunarkerfi.

• Fyrir staðbundna stjórnun og mælaborð: Wi-Fi eða Ethernet gerir kleift að streyma gögnum í rauntíma á staðbundna netþjóna eða skýjapalla, sem gerir uppsetningaraðilum og eigendum kleift að fylgjast með heilbrigði kerfisins lítillega.
• Fyrir kerfissamþættingu: RS-485 með Modbus er enn staðlað, áreiðanleg hlerunartenging í greininni fyrir beint samband við invertera, rafhlöðustýringar og byggingarstjórnunarkerfi (BMS).
• Fyrir flotastjórnun: Farsímatenging (4G) býður upp á „alltaf virka“ tengingu til að stjórna dreifðum eignum án þess að reiða sig á internetið hjá viðskiptavinum.

3. Skjót viðbrögð við reglufylgni við netkerfi (ekki eyjanlegt og engin útflutningur)

Margar kerfisreglur krefjast afar hraðrar greiningar og viðbragða til að koma í veg fyrir útflutning. Hæfur mælir verður að hafa hraða sýnatökutíðni og geta sent nánast samstundis merki til invertersins til að skerða afköst þegar útflutningur greinist, oft innan tveggja sekúndna glugga eins og fram kemur í sumum evrópskum reglugerðum. Þetta gerir það að kjarnaþætti í uppsetningu á mæli án útflutnings.

4. Samþjappað og sveigjanlegt form

Auðveld uppsetning lækkar kostnað við verkefnið. Framúrskarandi hönnun á snjallmælum fyrir sólarorku býður upp á:

• DIN-skinnfesting: Fyrir snyrtilega og örugga uppsetningu í venjulegum rafmagnsskápum.
• Split-core straumspennar (CT): Gera kleift að setja upp tækið á öruggan og óágengan hátt án þess að aftengja aðalaflstrengi. Þetta er mikilvægur eiginleiki fyrir endurbætur og fyrir straummæla okkar.
• Mátahönnun: Gerir kleift að uppfæra eða skipta út samskiptaeiningum auðveldlega (t.d. að skipta úr Wi-Fi yfir í farsíma).

Taflan hér að neðan sýnir hvernig þessir eiginleikar mæta þörfum hagsmunaaðila.

Hagnýt notkun: Frá íbúðarhúsþökum til atvinnugarða

Notkun þessara snjallmæla eykst með verkefninu.

• Íbúðarhúsnæði og lítil fyrirtæki: Hér er áherslan lögð á að hámarka eigin notkun og notendavæna vöktun. Einn tvíátta orkumælir á aðalstjórnborðinu, ásamt Wi-Fi gátt, gerir húseigendum kleift að fylgjast með orkuóháðni sinni í rauntíma.

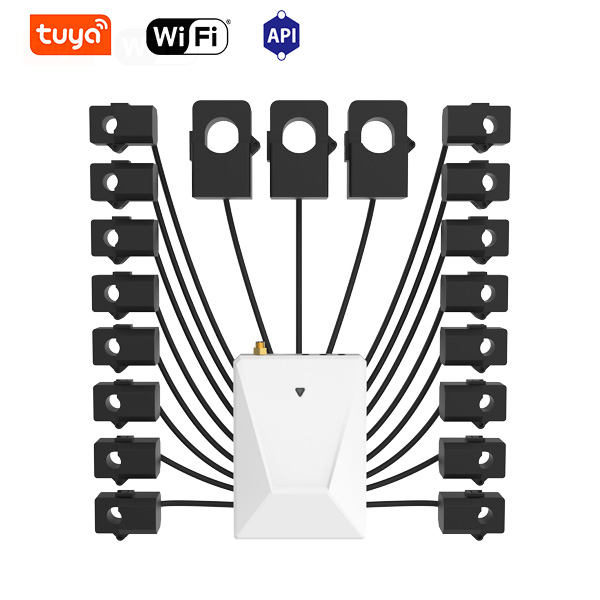

• Atvinnu- og iðnaðarlausnir (C&I): Fyrir mannvirki með marga leigjendur, flóknar álagsupplýsingar eða eftirspurnargjöld er nákvæmni lykilatriði. Lausnir eins og okkarPC341 fjölrásamælirgetur fylgst með aðalþjónustuinntöku og allt að 16 einstökum undirrásum (t.d. loftræstikerfi, framleiðslulínum, leigurými). Þetta gerir kleift að úthluta kostnaði nákvæmlega, greina sóun og hámarka afhendingu sólarorkugeymslu til að draga úr hámarkseftirspurn.

Innleiðingaratriði fyrir samþættingaraðila

Að koma á virku eftirlitskerfi krefst fyrirhugunar. Lykilspurningar við skipulagningu eru meðal annars:

• Gagnaáfangastaður: Hvar verða gögnin unnin og birt? (t.d. staðbundið byggingarstjórnunarkerfi, almenningsskýjakerfi eins og Owon Cloud okkar eða fjarskiptakerfi frá þriðja aðila).
• Samskiptainnviðir: Er áreiðanlegt Wi-Fi í boði á staðnum eða hentar betur farsíma- eða kapalbundin Modbus-lausn?
• Stærð straumbreytisstraums: Að velja rétt hlutfall straumspennis er mikilvægt til að viðhalda mælingarnákvæmni yfir væntanleg álagsbil.
• Langtímasamstarfsaðilar: Fyrir framleiðendur, kerfissamþættingaraðila og stóra uppsetningaraðila er samstarf við framleiðanda sem býður upp á sérstillingar, áreiðanlegar uppfærslur á vélbúnaði og öflugan tæknilegan stuðning jafn mikilvægt og forskriftir vélbúnaðarins. Þetta tryggir að lausnin geti þróast með framboði þínu og kröfum markaðarins.

Algengar spurningar (FAQ)

Hver er munurinn á venjulegum snjallmæli og sólarorku-snjallmæli?
Venjulegur snjallmælir skráir yfirleitt aðeins heildarnettó orkunotkun. Sólarorkumælir er tvíátta orkumælir sem mælir sérstaklega og nákvæmlega bæði orku sem dregin er úr raforkukerfinu og orku sem endurspeglast í raforkukerfið, sem er nauðsynlegt til að fylgjast með afköstum sólarorkukerfisins.

Hvers vegna er mikilvægt að hafa stjórn á „núllútflutningi“ og hvernig hjálpar mælir?
Núllútflutningur er krafa í samræmi við raforkukerfið á mörgum svæðum til að koma í veg fyrir staðbundna ofspennu. Öflugur mælir fylgist stöðugt með nettórafmagnsflæði. Um leið og hann greinir hugsanlegan útflutning (t.d. sólarorkuframleiðsla sem fer yfir álag) sendir hann merki til invertersins um að draga úr afköstum og koma í veg fyrir að orka flæði aftur inn á raforkukerfið.

Get ég notað mælana ykkar með inverterum frá framleiðendum eins og SolarEdge, Fronius eða Huawei?
Já. Mælar Owon nota staðlaðar, opnar samskiptareglur eins og Modbus í gegnum RS-485 eða í gegnum API í gegnum Ethernet/Wi-Fi. Þetta gerir þeim kleift að tengjast óaðfinnanlega við nánast hvaða stórt invertermerki sem er eða orkustjórnunarkerfi þriðja aðila fyrir gagnaskráningu og stjórnunaraðgerðir.

Næstu skref fyrir sólarverkefnið þitt

Að velja rétta mæligrunn er mikilvæg tæknileg ákvörðun sem hefur áhrif á langtímavirði, samræmi og stjórnunarhæfni fjárfestingar í sólarorku.

Fyrir sólarorkuuppsetningaraðila og samþættingaraðila: Við mælum með að byrja á ítarlegri yfirferð á kröfum um tengingu við raforkukerfi markhópsins. Óskaðu síðan eftir kynningu eða sýnishorni til að prófa samþættingu við valinn invertera og hugbúnaðarvettvang. Verklegt mat er besta leiðin til að staðfesta afköst.

Fyrir verktaka í viðskipta- og iðnaðarmálum: Viðskiptaáætlanir byggjast oft á ítarlegu eftirliti. Hafðu samband við tækniteymi Owon til að ræða umfang verkefnisins, eftirlitsmarkmið og samþættingarþarfir. Við getum útvegað sérsniðnar byggingarskýringarmyndir og samanburð á gagnablöðum.

Fyrir OEM-framleiðendur og stóra samstarfsaðila: Ef þú þarft sérsniðna vélbúnaðarlausn, formþætti eða samskiptareglur fyrir vörumerkjalausn þína,OEM/ODM þjónusta Owoneru hönnuð til að styðja þig. Við skulum ræða hvernig við getum gert vélbúnaðinn okkar að óaðfinnanlegum hluta af vöruframboði þínu.

Tilbúinn/n að velja rétta mælinn fyrir næsta verkefni þitt? Sæktu ítarlega tæknilega handbók okkar um „Snjallmælingar fyrir sólarorkukerfi“ eða hafðu samband við verkfræðiteymi Owon til að fá bein ráðgjöf.
